ชิ้นส่วนเครื่องจักรกล CNC ที่มีความแม่นยำสูงคืออะไร?

ภาพรวมเครื่องจักรกลซีเอ็นซีความแม่นยำสูง

เครื่องจักรกลซีเอ็นซีที่มีความแม่นยำสูงอาศัยการตัดเฉือนด้วยคอมพิวเตอร์ควบคุมเชิงตัวเลข (CNC) ที่สร้างส่วนประกอบที่เป็นโลหะ การตัดเฉือน CNC ที่มีความแม่นยำนั้นเป็นการประมวลผลแบบหักลบ โดยการเขียนคำสั่งผ่านระบบควบคุม CNC เครื่องจะใช้เครื่องมือตัดโลหะโดยอัตโนมัติเพื่อขจัดชิ้นส่วนโลหะส่วนเกินออกจากชิ้นงานเดิม ไม่ว่าจะเป็นเหล็กหล่อ สแตนเลส หรือวัสดุโลหะ เช่น อลูมิเนียมและทองแดง ล้วนสามารถตัดได้อย่างง่ายดายเพื่อให้ได้ผลิตภัณฑ์สำเร็จรูปที่ลูกค้าต้องการ

ชิ้นส่วนเครื่องจักรกลซีเอ็นซีที่มีความแม่นยำสูงแต่ละชิ้นมีความทนทานและความแม่นยำด้านมิติอย่างเคร่งครัด พวกเขาจะเป็นส่วนหนึ่งของอุตสาหกรรมการบินและอวกาศ ยานยนต์ และอุตสาหกรรมความแม่นยำอื่นๆ ในขณะเดียวกัน จำเป็นต้องมีการรับรองความสิ้นเปลืองวัสดุขั้นต่ำ ความสามารถในการทำซ้ำ และมาตรฐานคุณภาพสูงในงานที่มีความแม่นยำ

เครื่องจักรกลซีเอ็นซีที่มีความแม่นยำสูงคือการตัดเฉือนแบบหักลบ ซึ่งเกี่ยวข้องกับการตัดส่วนที่เกินออกจากวัตถุดิบเพื่อให้ได้รูปทรงเรขาคณิตที่ซับซ้อนตามที่ต้องการ ในวิธีการผลิตนี้ เครื่องมือกลอัตโนมัติจะได้รับคำแนะนำจากคำสั่งซอฟต์แวร์ที่ตั้งโปรแกรมไว้ล่วงหน้า ซึ่งช่วยให้สามารถผลิตชิ้นส่วนเครื่องจักรกลซีเอ็นซีที่ซับซ้อนได้ด้วยความแม่นยำมิติมาตรฐานสูงและพิกัดความเผื่อที่แคบ

ฟังก์ชั่นของชิ้นส่วนเครื่องจักรกลซีเอ็นซีความแม่นยำสูง

จากระบบควบคุมเชิงตัวเลขของคอมพิวเตอร์ การแปลงการออกแบบดิจิทัลให้เป็นการเคลื่อนไหวของเครื่องจักรเป็นหน้าที่หลักของการตัดเฉือน CNC ที่มีความแม่นยำสูง เครื่องจักร CNC ทั่วไป เช่น เครื่องกัดและเครื่องกลึง CNC ทำงานด้วยรหัส G ที่ได้มาจากไฟล์ CAD และคุณลักษณะด้านประสิทธิภาพคือความสามารถในการทำซ้ำและมีความแม่นยำสูง

ชิ้นส่วนที่ผลิตโดยเครื่องจักร CNC ตั้งแต่ชิ้นส่วนขายึดธรรมดาไปจนถึงชิ้นส่วนที่มีความแม่นยำทางเรขาคณิตที่ซับซ้อน ล้วนมีข้อกำหนดด้านความทนทานและประสิทธิภาพที่สูงมาก เช่น ใบพัดเครื่องบินในอุตสาหกรรมการบินและอวกาศ และชิ้นส่วนเครื่องยนต์ในอุตสาหกรรมหัวรถจักร

กระบวนการตัดเฉือน CNC ความแม่นยำสูงสำหรับชิ้นส่วน

ชิ้นส่วนกลึง CNC ที่มีความแม่นยำสูงสามารถมีรู ร่อง คุณสมบัติ และพื้นผิวที่แตกต่างกันได้ แต่ทั้งหมดนี้จะต้องมีความแม่นยำสูงและเป็นไปตามข้อกำหนดความคลาดเคลื่อนอย่างเคร่งครัด

การตัดเฉือนชิ้นส่วน CNC อย่างแม่นยำเกี่ยวข้องกับขั้นตอนทางวิศวกรรมหลายขั้นตอน ตั้งแต่การออกแบบผลิตภัณฑ์ไปจนถึงการตรวจสอบผลิตภัณฑ์สำเร็จรูป ทุกจุดเชื่อมต่อมีความสำคัญอย่างยิ่ง และแต่ละขั้นตอนจะต้องควบคุมความทนทานของชิ้นส่วนและข้อกำหนดสภาพพื้นผิวของผลิตภัณฑ์อย่างเคร่งครัด สำหรับโรงงานที่มีส่วนร่วมในอุตสาหกรรมนี้ การรับสมัครช่างเทคนิคการผลิตเครื่องจักรกลระดับสูงเป็นสิ่งสำคัญมาก ซึ่งจะช่วยให้คุณบรรลุประสิทธิภาพสูงสุดในการประมวลผลที่แม่นยำ

ขั้นตอนที่ 1: ออกแบบชิ้นส่วน (สร้างแบบ CAD)

ชิ้นส่วนแปรรูปโลหะ CNC จะต้องได้รับการประมวลผลโดยการวาดแบบ CAD แล้วคัดลอกลงในระบบเครื่องมือกล

กระบวนการนี้เริ่มต้นด้วยการสร้างแบบจำลอง CAD ซึ่งวิศวกรใช้ซอฟต์แวร์เช่น Autodesk Fusion หรือ SolidWorks เพื่อเตรียมการนำเสนอชิ้นส่วนดิจิทัลโดยละเอียด ในขั้นตอนนี้ ให้กำหนดรูปทรง รวมถึงการต๊าปรู รูปทรงที่ซับซ้อน หรือขอบแหลมคม โดยคำนึงถึงคุณสมบัติของวัสดุและข้อกำหนดในการรับน้ำหนัก

ขั้นตอนที่ 2: แปลง CAD เป็น CAM

หลังจากที่เขียนแบบ CAD เสร็จสิ้น แบบจำลองจะต้องถูกถ่ายโอนไปยังซอฟต์แวร์ CAM ซึ่งสามารถสร้างเส้นทางเครื่องมือได้ เมื่อพิจารณาถึงฟังก์ชันหลายแกนของเครื่องมือกลและเพื่อหลีกเลี่ยงการชนกัน การดำเนินการนี้คือการสร้างเส้นทางที่เหมาะสมที่สุดสำหรับเครื่องมือตัด

เพื่อรักษาข้อกำหนดความคลาดเคลื่อนที่เข้มงวดและลดการสูญเสียวัสดุให้เหลือน้อยที่สุด อัลกอริธึม CAM จะจำลองกระบวนการตัดเฉือนและคำนวณอัตราการป้อนและความเร็วแกนหมุนที่เหมาะสม

เพราะเครื่องจักรกลซีเอ็นซีโดยพื้นฐานแล้วจะแปลงความตั้งใจในการออกแบบให้เป็นรหัสงาน (รหัส G) และเครื่อง CNC จะย้ายไปยังจุดที่ต้องการประมวลผลผ่านคำสั่งอย่างแม่นยำ ซึ่งเป็นสิ่งสำคัญมากสำหรับการปรับแต่งชิ้นส่วนกลึง CNC ที่มีความแม่นยำสูง

ขั้นตอนที่ 3: เตรียมเครื่องมือกลและดำเนินการตั้งค่า การดีบัก และการสอบเทียบ

การสอบเทียบเครื่องจักรเกี่ยวข้องกับงานต่างๆ มากมาย รวมถึงการซ่อมฐาน การติดตั้งเครื่องมือตัดที่เหมาะสม และดำเนินการสอบเทียบแกนเพื่อให้มั่นใจในความถูกต้อง ปรับเทียบด้วยโพรบเพื่อให้แน่ใจว่าค่าเบี่ยงเบนสูงสุดอยู่ภายในช่วงพิกัดความเผื่อความแม่นยำ

ในขั้นตอนนี้ ช่างเทคนิคที่มีทักษะสูงจำเป็นต้องเตรียมอุปกรณ์ติดตั้งสำหรับการผลิตเพื่อให้เกิดการเปลี่ยนผ่านระหว่างชิ้นส่วนต่างๆ ในชุดงานได้อย่างราบรื่น

ขั้นตอนที่ 4: การเตรียมวัสดุที่เหมาะสมตามแบบ

ในขั้นตอนนี้ คุณจะต้องเตรียมวัสดุที่แตกต่างกัน เนื่องจากการแปรรูปทางกลมักมีความต้องการชิ้นส่วนที่ทำจากวัสดุอื่น แน่นอนคุณควรเตรียมวัตถุดิบก่อนหลังจากได้รับคำสั่งซื้อ

ลูกค้ามักจะระบุในภาพวาดที่พวกเขาส่งมาว่าวัสดุใดที่จำเป็นสำหรับการผลิต เช่น เหล็ก 45# สแตนเลส เหล็กโลหะผสม อลูมิเนียม และวัสดุอื่นๆ ทั้งหมดนี้ค่อนข้างหาซื้อได้ง่ายในตลาด

ขั้นตอนที่ 5: การเลือกเครื่องมือตัดและพารามิเตอร์

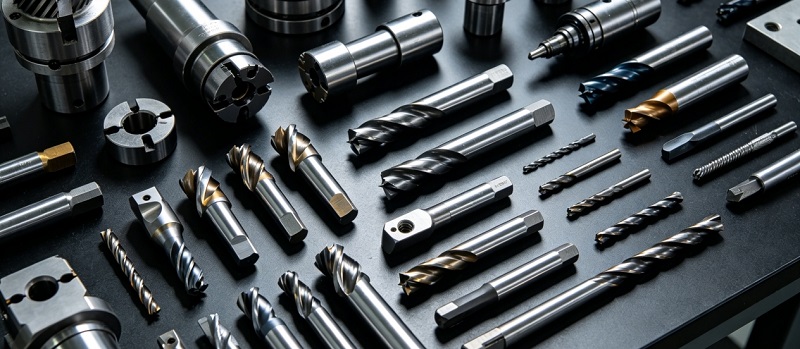

มีเครื่องมือตัดให้เลือกมากมายในท้องตลาดให้คุณเลือก เช่น ดอกเอ็นมิลล์ที่ทำจากเหล็กความเร็วสูงหรือซีเมนต์คาร์ไบด์ การเลือกขึ้นอยู่กับวัสดุและขั้นตอนการทำงาน วัสดุและระดับความแข็งที่แตกต่างกันได้รับการประมวลผลด้วยเครื่องมือที่เกี่ยวข้อง สิ่งนี้ไม่เพียงแต่รับประกันคุณภาพและความทนทานของชิ้นส่วนกลึง CNC เท่านั้น แต่ยังป้องกันไม่ให้เครื่องมือเสียหายก่อนเวลาอันควรอีกด้วย

พารามิเตอร์การตัดเหล่านี้ได้รับการปรับปรุงเพิ่มเติมภายใต้การจำลอง CAM เพื่อช่วยรักษาพิกัดความเผื่อที่แคบภายใต้สภาวะที่ต้องใช้เครื่องมืออย่างต่อเนื่อง รูปทรงของเครื่องมือมุมคายช่วยให้สามารถขจัดเศษได้ง่ายขึ้น ซึ่งช่วยลดการสิ้นเปลืองวัสดุ

ขั้นตอนที่ 6: การตัดเฉือน CNC ชิ้นส่วน

การกลึงซีเอ็นซีจะหมุนชิ้นงานให้เป็นทรงกระบอกซึ่งทำงานโดยเครื่องมือที่อยู่กับที่ ในขณะที่การกัดซีเอ็นซีจะขจัดวัสดุออกจากพื้นผิวเรียบหรือโค้งด้วยเครื่องมือที่หมุนได้ การใช้สารหล่อเย็นช่วยลดการสะสมความร้อน จึงรักษาพิกัดความเผื่อที่แม่นยำในการผลิตจำนวนมาก

ตัวอย่างเช่น เกียร์หรือปลอก รวมถึงชิ้นส่วนบางส่วนที่มีแนวโน้มที่จะเกิดการประมวลผลที่ผิดปกติ ช่างเทคนิคสามารถทำการปรับเปลี่ยนเหล่านี้แบบเรียลไทม์ตามทักษะของพวกเขา ซึ่งช่วยให้สามารถประมวลผลชิ้นส่วนที่ซับซ้อนได้อย่างสม่ำเสมอ

หลังจากขั้นตอนการตัดและกัดโลหะเสร็จสิ้น ผลิตภัณฑ์ยังคงต้องการการเจาะโครงสร้าง การต๊าป และลบคมเพิ่มเติม เพื่อเตรียมการประกอบชิ้นส่วนหรือการขนส่ง

ขั้นตอนที่ 7: การดำเนินการรักษาพื้นผิว

หลังจากการประมวลผลการควบคุมเชิงตัวเลข ชิ้นส่วนโลหะจำเป็นต้องปรับปรุงพื้นผิวเพิ่มเติม ซึ่งสามารถปรับปรุงผิวสำเร็จและประสิทธิภาพของชิ้นส่วนได้ การขัดลบคมจะขจัดขอบที่แหลมคม มีกระบวนการบางอย่าง เช่น การเคลือบผง การแกะสลักด้วยเลเซอร์ อโนไดซ์ การอบชุบด้วยความร้อน เป็นต้น ซึ่งสามารถทำให้ผลิตภัณฑ์ทนต่อการกัดกร่อน เพิ่มความทนทานต่อการสึกหรอ และเพิ่มความแข็งของผลิตภัณฑ์

ความหยาบผิวของชิ้นส่วนเครื่องจักรกลซีเอ็นซีคือ Ra1.6 ไมครอนหรือมีความยาวน้อยกว่า ในขณะเดียวกันก็สามารถเคลือบสารเคมีเพื่อเพิ่มการปกป้องผลิตภัณฑ์ได้

ชิ้นส่วนกลึง CNC ประเภทใดที่สามารถผลิตได้ด้วยการกัด CNC?

1. ชิ้นส่วนระนาบ

ประเภทพื้นฐานที่สุดที่มีรูปทรงเรียบง่าย (ระนาบแนวนอน แนวตั้ง หรือระนาบลาดเอียง ไม่มีส่วนโค้งที่ซับซ้อน) ตัวอย่าง ได้แก่ ฝาครอบ แผ่นฐาน หน้าแปลน และแผง ประมวลผลด้วยเครื่องจักร 2 แกนหรือ 3 แกนเพื่อความเรียบและความแม่นยำสูง

2. ชิ้นส่วนพื้นผิวโค้ง

ส่วนประกอบที่มีพื้นผิวโค้ง 3 มิติที่ซับซ้อน เช่น โพรงแม่พิมพ์ ใบมีด ใบพัด และตัวเรือนรูปทรงโค้ง ประมวลผลโดยการกัด 3 แกน 4 แกน หรือ 5 แกนเพื่อความแม่นยำสูง ซึ่งใช้กันอย่างแพร่หลายในอุตสาหกรรมแม่พิมพ์และการบินและอวกาศ

3. ชิ้นส่วนระบบร่องและรู

ชิ้นส่วนที่มีร่องต่างๆ (รูสลัก, ช่อง T, ช่องประกบ) และรู (รูกำหนดตำแหน่ง, รูทะลุ) จำเป็นสำหรับการประกอบและการวางตำแหน่ง โดยมีข้อกำหนดที่เข้มงวดในด้านความแม่นยำและตำแหน่ง

4. ชิ้นส่วนกล่อง

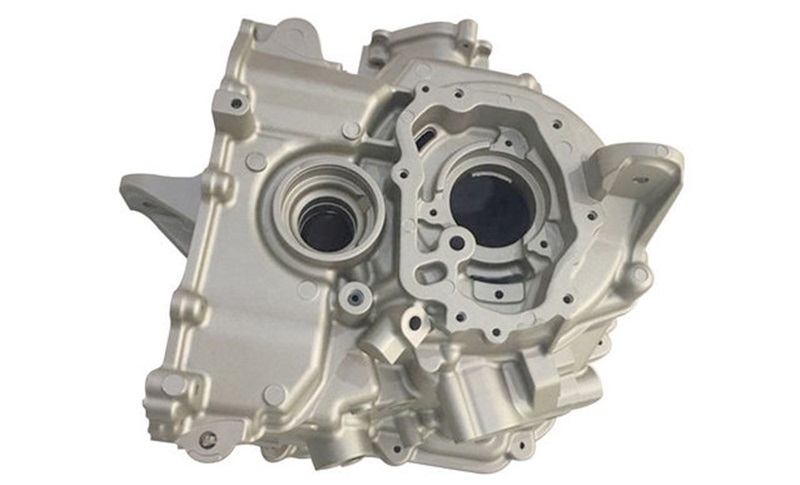

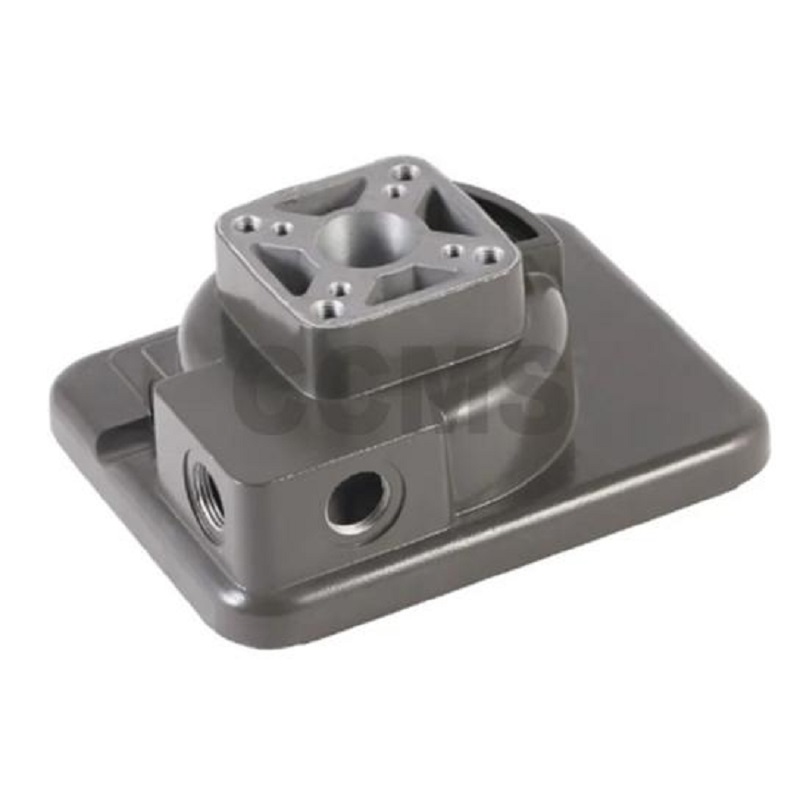

ส่วนประกอบที่ซับซ้อนหลายเหลี่ยมเพชรพลอย หลายรู เช่น ตัวเรือนลด ตัวปั๊ม และบล็อกวาล์ว การกัด CNC ทำให้การประมวลผลหลายพื้นผิวเสร็จสิ้นด้วยการจับยึดเพียงครั้งเดียว ช่วยลดข้อผิดพลาด

5. ประเภททั่วไปอื่น ๆ

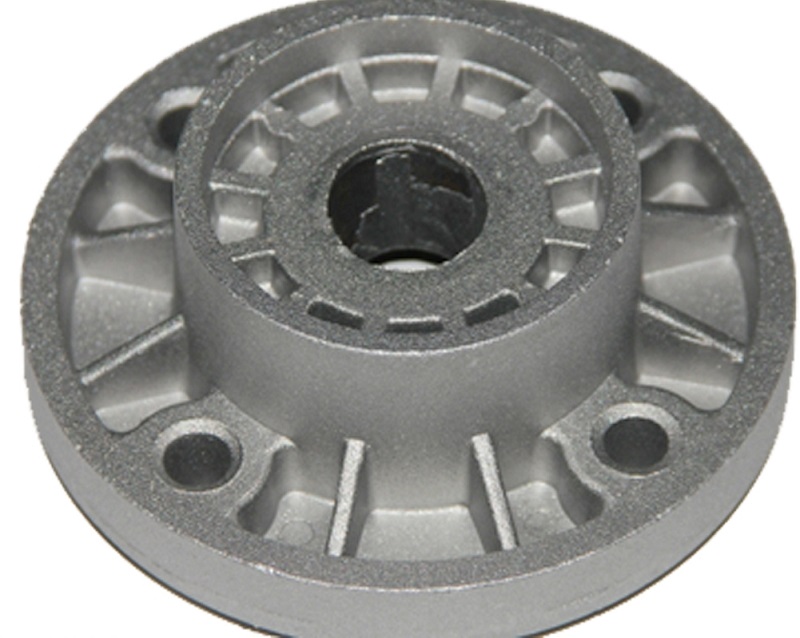

ชิ้นส่วนรูปทรงพิเศษ (ลูกเบี้ยว ตัวยึดพิเศษ) ชิ้นส่วนดิสก์และปลอก (เฟืองแบล็ก รอก) และชิ้นส่วนรูปทรงหลายเหลี่ยมที่ซับซ้อน (ชิ้นส่วนโครงสร้างการบินและอวกาศ) ได้รับการประมวลผลอย่างมีประสิทธิภาพด้วยการกัด CNC ด้วยเครื่องจักรหลายแกนที่จัดการกับความต้องการที่ซับซ้อนระดับสูง

บทสรุป

ในฐานะหน่วยพื้นฐานของอุตสาหกรรมสมัยใหม่ ชิ้นส่วนเครื่องจักรสนับสนุนการทำงานที่มีประสิทธิภาพในด้านต่างๆ เช่น การผลิตอุปกรณ์ ยานยนต์ การบินและอวกาศ และอุปกรณ์อิเล็กทรอนิกส์ที่มีขนาดที่แม่นยำ ประสิทธิภาพที่มั่นคง และคุณภาพที่เชื่อถือได้ จากส่วนประกอบโครงสร้างที่เรียบง่ายไปจนถึงชิ้นส่วนหลักที่มีความแม่นยำสูง ผลิตภัณฑ์เครื่องจักรทุกชิ้นรวบรวมความแข็งแกร่งที่ครอบคลุมของเทคโนโลยี อุปกรณ์ และงานฝีมือ ด้วยการอัปเกรดการผลิตอัจฉริยะและเทคโนโลยีการประมวลผลที่แม่นยำอย่างต่อเนื่อง ชิ้นส่วนเครื่องจักรจะพัฒนาไปสู่ความแม่นยำที่สูงขึ้น ประสิทธิภาพที่สูงขึ้น น้ำหนักที่เบาขึ้น และการปรับแต่งตามความต้องการ ให้การสนับสนุนอย่างต่อเนื่องสำหรับการยกระดับอุตสาหกรรมและนวัตกรรมทางเทคโนโลยี

คำถามที่พบบ่อย

Q1: บริษัทของคุณเป็นผู้ผลิตหรือบริษัทการค้าหรือไม่?

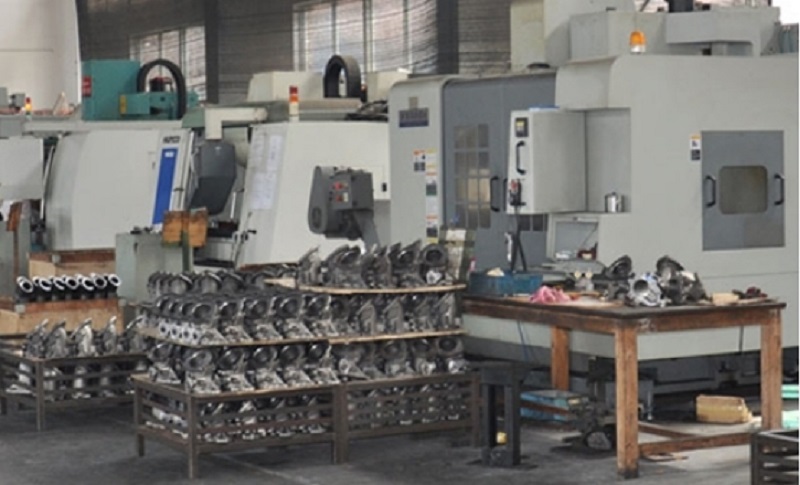

ตอบ: เราเป็นผู้ผลิตโดยตรงที่มีเวิร์กช็อปการผลิตขนาด 4,000 ตารางเมตร และเครื่องจักร CNC ที่มีความแม่นยำสูงกว่า 40 เครื่อง

Q2: บริษัทของคุณผลิตผลิตภัณฑ์อะไรบ้าง?

ตอบ: วาล์วเบรกเครื่องยนต์ ชิ้นส่วนยานยนต์ ระบบเกียร์ ชิ้นส่วนเหล็กหล่อ ชิ้นส่วนสแตนเลส ชิ้นส่วนโลหะผสมอลูมิเนียม และผลิตภัณฑ์ที่กำหนดเองตามแบบ

Q3: เวลาในการจัดส่งคืออะไร?

ตอบ: สินค้าในสต็อกจะถูกจัดส่งภายใน 10 วัน; ผลิตภัณฑ์ที่กำหนดเองจะถูกจัดส่งภายใน 45 วัน

Q4: บริษัทของคุณสามารถจัดหาตัวอย่างได้หรือไม่?

ตอบ: สามารถจัดเตรียมตัวอย่างฟรีขนาดเล็กได้โดยลูกค้าต้องรับผิดชอบค่าขนส่ง

Q5: เงื่อนไขการชำระเงินของบริษัทของคุณคืออะไร?

ตอบ: สำหรับคำสั่งซื้อที่มีมูลค่าต่ำกว่า 10,000 ดอลลาร์ จะต้องชำระเงินล่วงหน้าเต็มจำนวนด้วยการโอนเงินผ่านธนาคาร สำหรับการสั่งซื้อมากกว่า $10,000 จะต้องวางเงินมัดจำ 30% และยอดคงเหลือต้องชำระก่อนจัดส่ง
