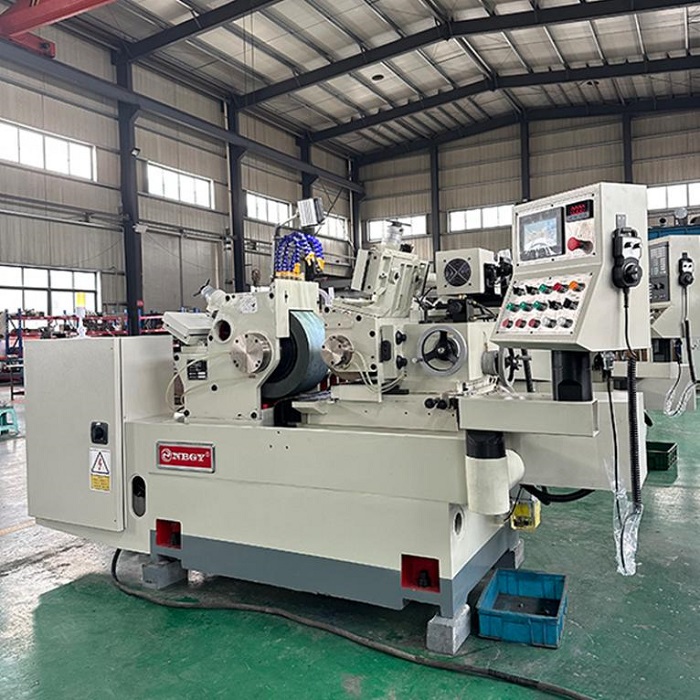

เครื่องเจียรแบบไร้ศูนย์กลางทำงานอย่างไร?

คุณจำเป็นต้องเข้าใจพื้นฐานเบื้องหลังเครื่องเจียรแบบไร้ศูนย์กลางหรือไม่? หลักๆ มันทำงานยังไง? ดูเหมือนค่อนข้างยากที่จะเข้าใจวิธีทำให้ชิ้นส่วนใกล้กับกระบอกสูบโดยรวมผ่านการทำงานของเครื่องจักรนี้ โชคดีที่คำตอบนั้นง่ายและสะดวก คุณจะทราบหลักการทำงานของเครื่องเจียรแบบไร้ศูนย์กลางได้จากบทความนี้

การเจียรแบบไร้ศูนย์กลางเป็นวิธีการทำงานที่น่าสนใจและซับซ้อน ซึ่งทำให้หลายๆ คนเกาหัวด้วยความสับสน ความรู้และคำแนะนำที่เป็นประโยชน์จากผู้เชี่ยวชาญที่มีประสบการณ์จะช่วยให้คุณเข้าใจสาระสำคัญ สุดท้ายนี้ ช่วยให้คุณทราบว่าวิธีการประมวลผลนี้ใช้ได้กับโรงงานของคุณหรือไม่

ที่ CCMS Precision เราจะแสดงรายการทุกสิ่งที่คุณจำเป็นต้องรู้เครื่องเจียรแบบไร้ศูนย์กลาง. จากการประยุกต์ใช้และคุณประโยชน์ หากคุณพร้อม โปรดอ่านบทความนี้ว่าวิธีการแปรรูปโลหะนี้เหมาะกับคุณหรือไม่!

การเจียรแบบไร้ศูนย์กลางคืออะไร?

การเจียรแบบไร้ศูนย์กลางเป็นกระบวนการสำคัญที่เกี่ยวข้องกับล้อเจียรและล้อนำทาง โดยมีชิ้นงานอยู่ตรงกลาง ล้อเจียรและล้อนำทางจะเคลื่อนไปทางตรงกลาง เมื่อไปถึงตำแหน่งที่เหมาะสมแล้ว ก็สามารถดำเนินการเจียรชิ้นงานได้ ตำแหน่งของล้อเจียรแบบเต็มความยาวและล้อนำทางนั้นถูกปรับไว้ล่วงหน้าแล้วจึงทำการเจียร (เป็นการเจียรแบบผ่าน) มีอีกประเภทหนึ่งที่ล้อเจียรเคลื่อนไปยังตำแหน่งคงที่โดยไม่เคลื่อนที่ และมีเพียงล้อไกด์เท่านั้นที่เคลื่อนที่ (นี่คือการเจียรแบบดิ่ง)

การเจียรแบบไร้ศูนย์กลางมีสามประเภท: การเจียรแบบป้อน การเจียรแบบป้อนปลาย และการเจียรแบบป้อนผ่าน การเจียรแบบไม่มีศูนย์กลางของฟีดเป็นการใช้งานที่เหมาะสมที่สุด โครงสร้างสมมาตรและเส้นผ่านศูนย์กลางที่แม่นยำมีความสำคัญอย่างยิ่ง

การเจียรแบบ Through-Feed คืออะไร?

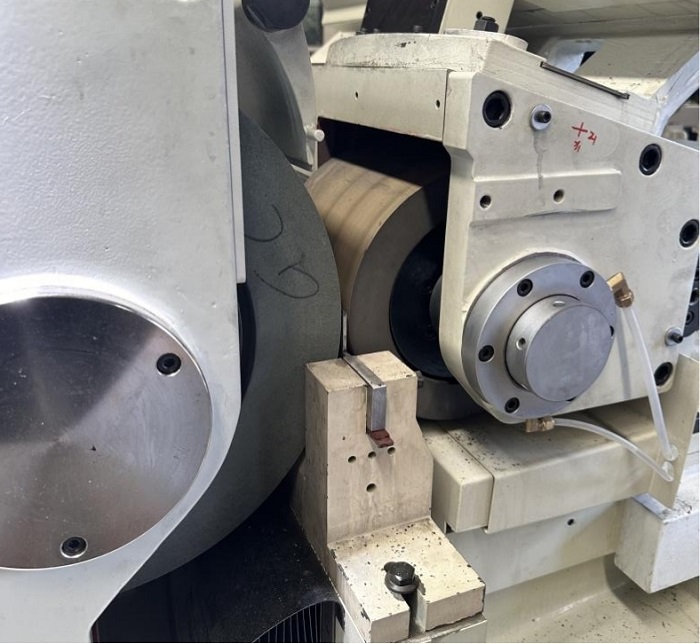

การเจียรแบบป้อนผ่านหรือที่เรียกว่าการเจียรแบบไร้ศูนย์กลางแบบป้อนผ่านเป็นกระบวนการเจียรภายนอกแบบไร้ศูนย์กลางประเภทที่สำคัญและเป็นวิธีการที่มีประสิทธิภาพสำหรับการผลิตชิ้นส่วนทรงกระบอกจำนวนมากที่มีเส้นผ่านศูนย์กลางสม่ำเสมอ คุณสมบัติหลักคือชิ้นงานไม่จำเป็นต้องจับยึดหรือวางตำแหน่งตรงกลาง แต่จะมีจุดรองรับสามจุดแทน ได้แก่ ล้อเจียร ล้อบังคับ และที่วางงาน ชิ้นงานจะเข้าสู่พื้นที่การเจียรอย่างราบรื่นจากด้านหนึ่งของเครื่องมือกล หมุนและเจียรให้เสร็จสิ้นภายใต้การทำงานร่วมกันของล้อควบคุมและล้อเจียร และสุดท้ายจะออกจากอีกด้านหนึ่งของเครื่องมือกลอย่างต่อเนื่อง ทำให้สามารถประมวลผลได้อย่างต่อเนื่องอย่างต่อเนื่อง

ในหมู่พวกเขา ล้อเจียรมีหน้าที่หลักในการขจัดวัสดุส่วนเกินออกจากพื้นผิวชิ้นงานด้วยความเร็วสูง เพื่อให้มั่นใจในความแม่นยำในการตัดเฉือนและความขรุขระของพื้นผิว ล้อควบคุมจะเอียงเป็นมุมเล็กๆ (ปกติคือ 1°–6°) และสร้างแรงขับตามแนวแกนผ่านการหมุนด้วยความเร็วต่ำ ขับเคลื่อนชิ้นงานให้หมุนในขณะที่ทำให้การเคลื่อนที่ของฟีดตามแนวแกน ที่วางชิ้นงานมีบทบาทในการรองรับชิ้นงานอย่างมั่นคงเพื่อหลีกเลี่ยงการบิดงอของชิ้นงานเรียวระหว่างการประมวลผล

วิธีการเจียรนี้ไม่เพียงแต่มีประสิทธิภาพในการประมวลผลที่สูงมาก เหมาะสำหรับการผลิตแบบอัตโนมัติจำนวนมาก แต่ยังมีเสถียรภาพในการประมวลผลที่ดี ซึ่งสามารถรับประกันความกลม ความตรง และความสม่ำเสมอของมิติของชิ้นงานได้อย่างมีประสิทธิภาพ มีการใช้กันอย่างแพร่หลายในการประมวลผลชิ้นส่วนทรงกระบอกต่างๆ ที่มีเส้นผ่านศูนย์กลางสม่ำเสมอ เช่น แท่งกลมเรียว เข็ม ก้านลูกสูบ เพลา และชิ้นส่วนสั้นที่ไม่มีรูตรงกลาง

ตารางเปรียบเทียบวิธีการเจียรแบบต่างๆ

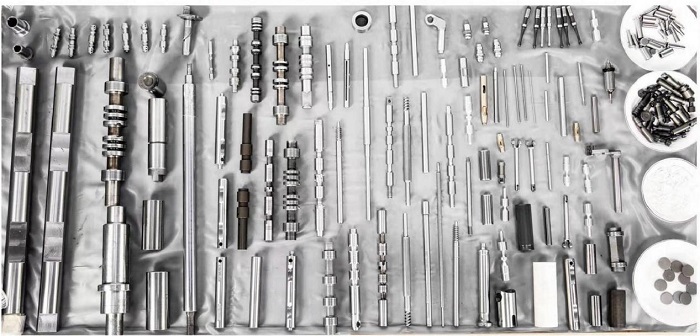

ผลิตภัณฑ์ใดบ้างที่เหมาะสำหรับการแปรรูปบนเครื่องเจียรแบบไร้ศูนย์กลาง

เครื่องเจียรแบบไม่มีศูนย์กลางด้วยข้อได้เปรียบที่ไม่จำเป็นต้องมีการจับยึดตรงกลาง ความแม่นยำในการตัดเฉือนที่มั่นคง และประสิทธิภาพสูง จึงถูกนำมาใช้กันอย่างแพร่หลายในการประมวลผลชิ้นส่วนทรงกระบอกต่างๆ ที่มีเส้นผ่านศูนย์กลางสม่ำเสมอ เหมาะอย่างยิ่งสำหรับสถานการณ์การผลิตจำนวนมาก ในบรรดาผลิตภัณฑ์เหล่านั้น การเจียรแบบไร้ศูนย์กลางผ่านฟีดซึ่งเป็นประเภทที่ใช้กันมากที่สุด ส่วนใหญ่จะใช้สำหรับการประมวลผลแท่งกลมเรียว เข็ม ก้านลูกสูบ และชิ้นส่วนอื่นๆ ชิ้นส่วนเหล่านี้ส่วนใหญ่ต้องการความสม่ำเสมอของมิติสูงและมีความหยาบผิวต่ำ การเจียรแบบไร้ศูนย์กลางสามารถตระหนักถึงการประมวลผลอัตโนมัติอย่างต่อเนื่อง หลีกเลี่ยงการจับผิดรูปของชิ้นส่วนเรียวได้อย่างมีประสิทธิภาพ และปรับปรุงประสิทธิภาพการผลิตอย่างมาก

การเจียรแบบไร้ศูนย์กลางป้อนปลายเหมาะสำหรับการแปรรูปชิ้นส่วนสั้นที่มีขั้นบันไดและรูตัน เช่น เพลาขนาดเล็ก หมุดมีบ่า และชิ้นส่วนทรงกระบอกอื่นๆ ที่มีรูปร่างซับซ้อน เนื่องจากชิ้นส่วนเหล่านี้ไม่สามารถผ่านพื้นอย่างต่อเนื่องได้ การบดป้อนปลายจะดำเนินการหลังจากการวางตำแหน่งตามแนวแกน ซึ่งไม่เพียงแต่รับประกันความแม่นยำของมิติของตำแหน่งขั้นบันได แต่ยังหลีกเลี่ยงความเสียหายต่อพื้นผิวชิ้นส่วนที่เกิดจากการหนีบ โดยปรับให้เข้ากับความต้องการในการประมวลผลของชุดงานขนาดเล็กและขนาดกลางและรูปร่างที่ซับซ้อน

การเจียรแบบไร้ศูนย์กลางแบบแทงส่วนใหญ่จะใช้สำหรับการประมวลผลชิ้นส่วนทรงกระบอกที่มีเส้นผ่านศูนย์กลางไม่สม่ำเสมอรวมถึงพื้นผิวทรงกลม, พื้นผิวทรงกรวย, วงกลมด้านนอกที่มีรูปร่างพิเศษและชิ้นส่วนที่มีรูปร่างพิเศษอื่น ๆ เช่นลูกแบริ่ง, เพลาทรงกรวย, หมุดรูปทรงพิเศษ ฯลฯ ด้วยวิธีการบดของการป้อนแนวรัศมีโดยไม่มีการเคลื่อนที่ตามแนวแกนทำให้สามารถควบคุมขนาดและความแม่นยำของรูปร่างของพื้นผิวรูปทรงพิเศษได้อย่างแม่นยำตอบสนองความต้องการการประมวลผลของชิ้นส่วนที่มีโครงสร้างพิเศษและปรับให้เข้ากับการผลิต ชิ้นส่วนรูปทรงพิเศษที่มีความแม่นยำสูงชุดปานกลาง

การเลือกเครื่องเจียรแบบไร้ศูนย์กลางสำหรับโครงการในโรงงานของคุณ

การเลือกผู้ผลิตเครื่องเจียรไร้ศูนย์กลางที่เชื่อถือได้ถือเป็นสิ่งสำคัญมากและใช้พลังงานมาก โชคดีที่ตอนนี้ Ningbo CCMS Precision ได้เกิดขึ้นแล้ว ทำให้การตัดสินใจของคุณง่ายขึ้นมาก! เราเสนอบริการที่ดีที่สุดและเครื่องจักรคุณภาพสูงสุดให้กับคุณ!

เราผลิตซีรีส์ 12 และซีรีส์ 18เครื่องเจียรแบบไร้ศูนย์กลางรวมทั้งเครื่องจักรทั้งแบบแมนนวลและซีเอ็นซี เครื่องจักร CNC มีให้เลือกใช้งานทั้งแบบหนึ่งแกน สามแกน และห้าแกน และยังสามารถปรับแต่งได้อีกด้วย โดยทั่วไป เครื่องจักรของเราสามารถบรรลุค่าเผื่อเส้นผ่านศูนย์กลางภายนอก +/-0.0001 มม. ความกลมจริง +/-0.001 มม. และความแม่นยำในการป้อนที่ +/-0.0003 มม. หากคุณต้องการทราบข้อมูลเพิ่มเติม โปรดติดต่อเราทันที วิศวกรของเราจะให้ความช่วยเหลืออย่างมืออาชีพแก่คุณและเสนอราคาให้คุณฟรี!
